測探系統

負責技術員：邵煥傑

單音束測深儀 EA640

單音束測深儀

數量: 1組
廠牌: KONGSBERG
型號: EA640
功能: 主要構造包含音鼓、發射接收主機及記錄器，其原理為向海床底部發射一聲波，當其觸及海床底部時會反射回船底，通過接收器收到，計算其時間差就能算出海底深度
量測頻段及對應精度: 38 kHz – 4.8 cm／12 kHz – 19.6 cm
量測最大水深: 3000 m

原廠型錄原廠安裝手冊原廠說明書原廠連結基礎操作

多音束測深儀 EM712

多音束測深儀

數量: 1組
廠牌: KONGSBERG
型號: EM712
功能: 發射出多個成扇面狀的聲波（數百至上千個），計算聲波至海床或目標物後反射回來所需的時間，求取聲波所行走的距離，進而獲得水深資訊的工具，覆蓋範圍較單音束測深儀廣
量測最大水深: 3600 m

原廠型錄原廠安裝手冊原廠說明書原廠連結基礎操作

底質剖面儀 EdgeTech 3300

底質剖面儀

數量: 1組
廠牌: EdgeTech
型號: 3300: Hull Mount Sub-Bottom Profiler (25 of 2–16 kHz, 5×5)
功能: 地層剖析儀的成像原理為利用聲波在海床下岩層中傳遞時，遇到不同的介質會造成反射波能量的振幅及相位產生變化，透過受波器接受，記錄並繪出剖面影像
量測頻段: 2～16 kHz
量測最大深度: 5000 m

原廠型錄原廠說明書原廠連結基礎操作與資料展示

超短基線水下定位系統 HiPAP 502

超短基線水下定位系統（USBL）

數量: 1組
廠牌: KONGSBERG
型號: HiPAP 502

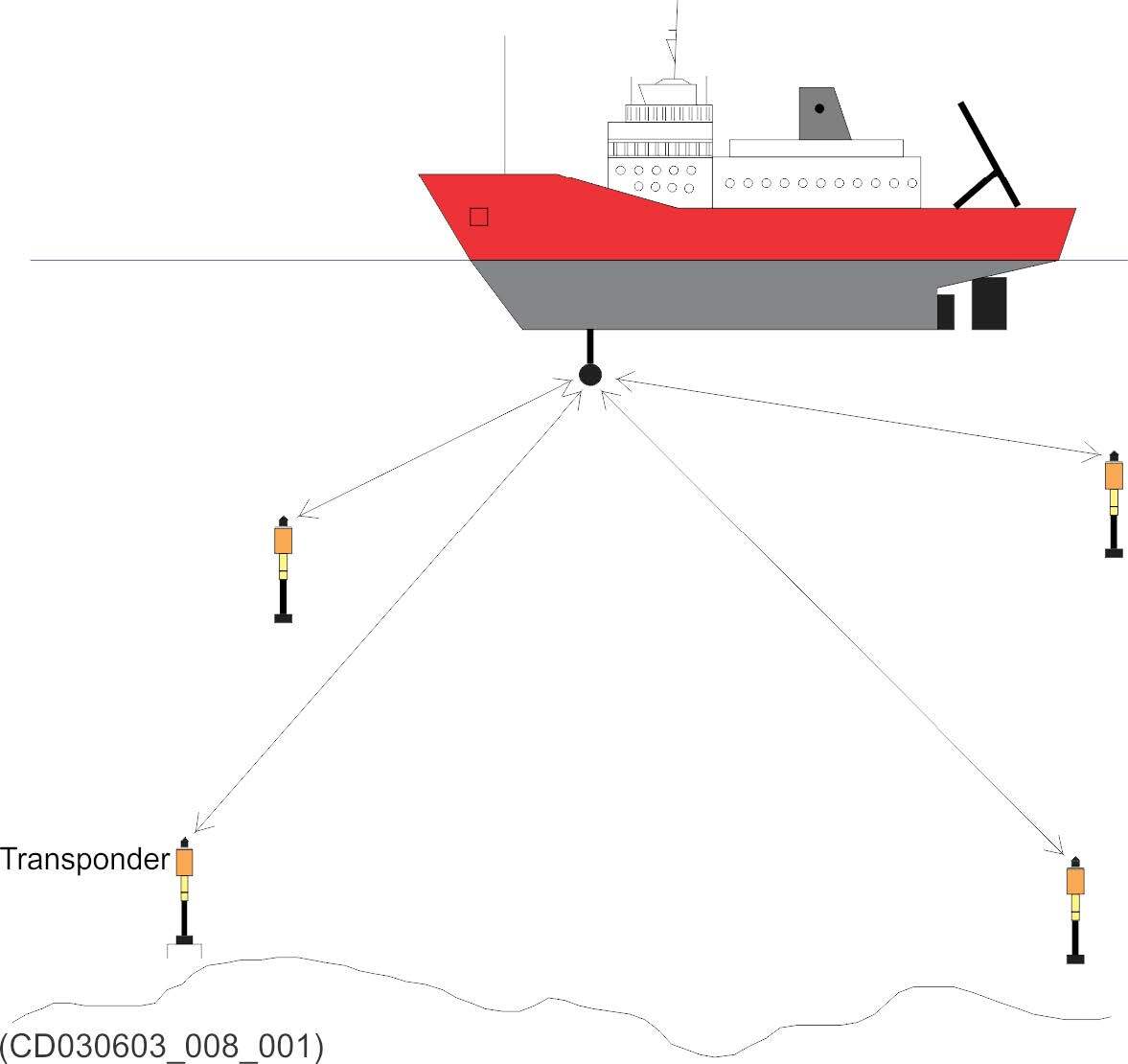

功能: 利用船底收發器發出訊號到應答器回訊的時間差，求得收發器與應答器之間的斜距，綜合斜距、方向角與俯仰角，可求得應答器相對於收發器的座標位置
量測最大深度: 13000 m

產品描述原廠說明書原廠連結
